香港天微近日推出一款專為高速信號線及高頻天線而設的ESD保護器件——TT0501SZ。此產品運用最新超低電容平台與先進封裝技術，成功為超高速線路及高頻天線提供可靠保護，極度適用於USB Type-C、Thunderbolt、HDMI以及高頻天線等應用場景。

具體而言，像台式電腦、筆記本電腦、遊戲機、高清電視、顯示器、可穿戴設備、TWS（True Wireless Stereo）無線耳機以及無線通信等設備，皆可因應其特性而獲益。目前，該產品已批量出貨，並在市場上獲得廣泛好評。

TT0501SZ產品亮點

超細封裝：採用CSP0402-2L封裝（0.4 mm×0.2 mm），外形精巧，能大幅節省PCB面積，且成本更低。

超低電容：擁有0.18 pF超低電容，可確保高速信號的完整性，同時抑制無線信號的高諧波失真。

專利技術加持：運用晶揚獨有的深回掃前沿專利技術，在8/20μs波形測試下，其钳位電壓為5V@IPP=4.5A。相比無回掃和淺回掃器件，深回掃器件能為電路提供更佳的保護性能。

高ESD耐受衝擊：滿足IEC 61000-4-2測試的10kV接觸放電和10kV空氣放電的ESD耐受衝擊標準。

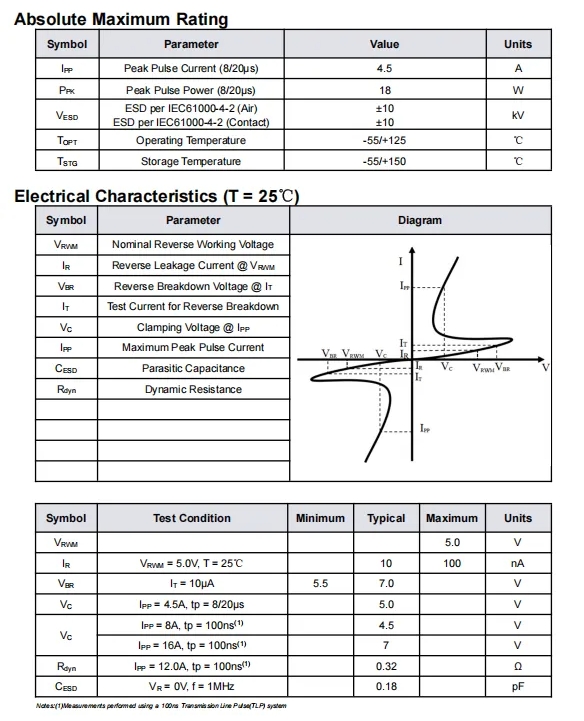

TT0501SZ關鍵參數

參數一覽

LAYOUT設計時的注意事項

將ESD保護器件盡可能靠近I/O連接器放置，以減少ESD接地路徑，進而提高保護性能。

PCB佈線時，盡量走圓角或45度角，避免直角走線，以免產生不必要的反射。

保持差分數據通道的正線和負線之間的走線長度相等，避免共模噪聲的產生和阻抗失配。
