香港天微近日推出多款小功率三極管，均採用 SOT-23 封裝，提供多種電壓範圍及放大倍數選擇，廣泛應用於工控、智能家居、無線遙控及小家電等行業。此類三極管多用於無線信號放大或信號開關控制，亦適用於小功率 LED 驅動、蜂鳴器驅動等電路。常用 NPN 三極管型號如 MMBT3904、S8050，PNP 三極管型號如 MMBT3906、S8550 等均為常規產品。

三極管原理

雙極型晶體三極管：由兩個背對背 PN 結構成，用以獲取電壓、電流或信號增益的晶體三極管。

雙極型晶體管有兩種基本結構：PNP 型及 NPN 型。在三層半導體中，中間一層稱為基區（b），外側兩層分別稱為發射區（e）及集電區（c）。當基區注入少量電流時，在發射區與集電區之間便會形成較大電流，此即為晶體三極管的放大效應。

三極管的三種工作狀態

1. 截止工作狀態：三極管基極電壓過低，不足以打開集電極與發射極之間的電流。

2. 飽和工作狀態：三極管基極電壓過高，基極電流無論是否有變化，集電極與發射極之間的電流始終達到最大。

3. 放大工作狀態：三極管基極電壓大小處於上述兩種狀態之間，集電極與發射極之間的電流隨基極電流變化而變化。

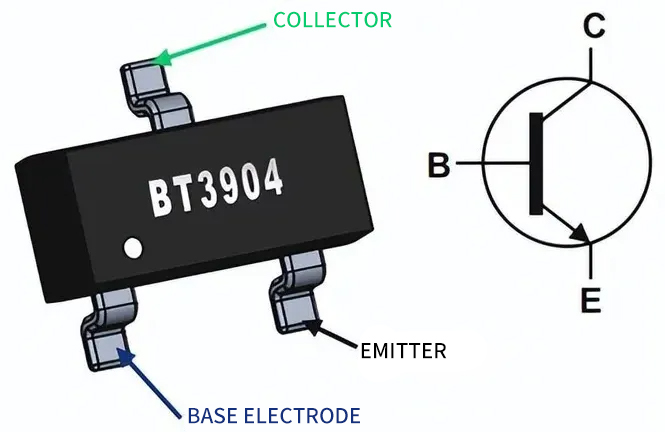

香港天微 MMBT3904 產品特點

1. 最大增益達 300，決定了晶體管的放大能力。

2. 集電極引腳的最大電流為 200mA，適用於連接消耗不超過 200mA 的負載。

3. 封裝採用 SOT-23 表面貼裝封裝，具備小尺寸、輕量化及耐高溫的特點，適合高密度集成及自動化生產。

4. 具有較高的頻率響應能力，適用於高頻率開關應用。

5. 具有合適的電流放大倍數，可用於放大微弱信號。

6. 具有低噪音特性，適合對信號質素要求較高的應用，例如放大器及收音機等。

7. 具有低靜態功耗及低動態功耗的特點，能夠節省能源及延長電池壽命。

香港天微 MMBT3904 應用領域

1. 用於各種低功耗電子電路應用。

2. 適用於高密度集成及自動化生產。

3. 適用於高頻率開關應用。

4. 適用於對信號質素要求較高的應用，例如放大器及收音機等。

5. 適用於需要節省能源及延長電池壽命的應用。
